Viele industrielle, maritime und energietechnische Anwendungen stellen die Automatisierungstechnik aufgrund widriger Umgebungsbedingungen vor große Herausforderungen. Das WAGOI/ O-SYSTEM 750 XTR ist speziell für anspruchsvollen Einsätze konzipiert worden: Es ist temperaturbeständig von – 40° C bis + 70 °C, spannungsfest, störsicher und vibrationsfest.
Zahlreiche Anwendungen in der Industrie, Prozesstechnik, Energietechnik oder auf hoher See stellen I/O-Systeme für die Hutschiene aufgrund rauer Umgebungsbedingungen vor beträchtliche Herausforderungen. Um die Produktivität der Anlagen sicherzustellen, müssen die Automatisierungssysteme dort unter härtesten Bedingungen sicher und zuverlässig arbeiten, zum Beispiel bei großen Temperaturunterschieden, elektromagnetischen Störquellen oder starken Vibrationen.
Vorteile des WAGO-I/O-SYSTEMs 750 XTR

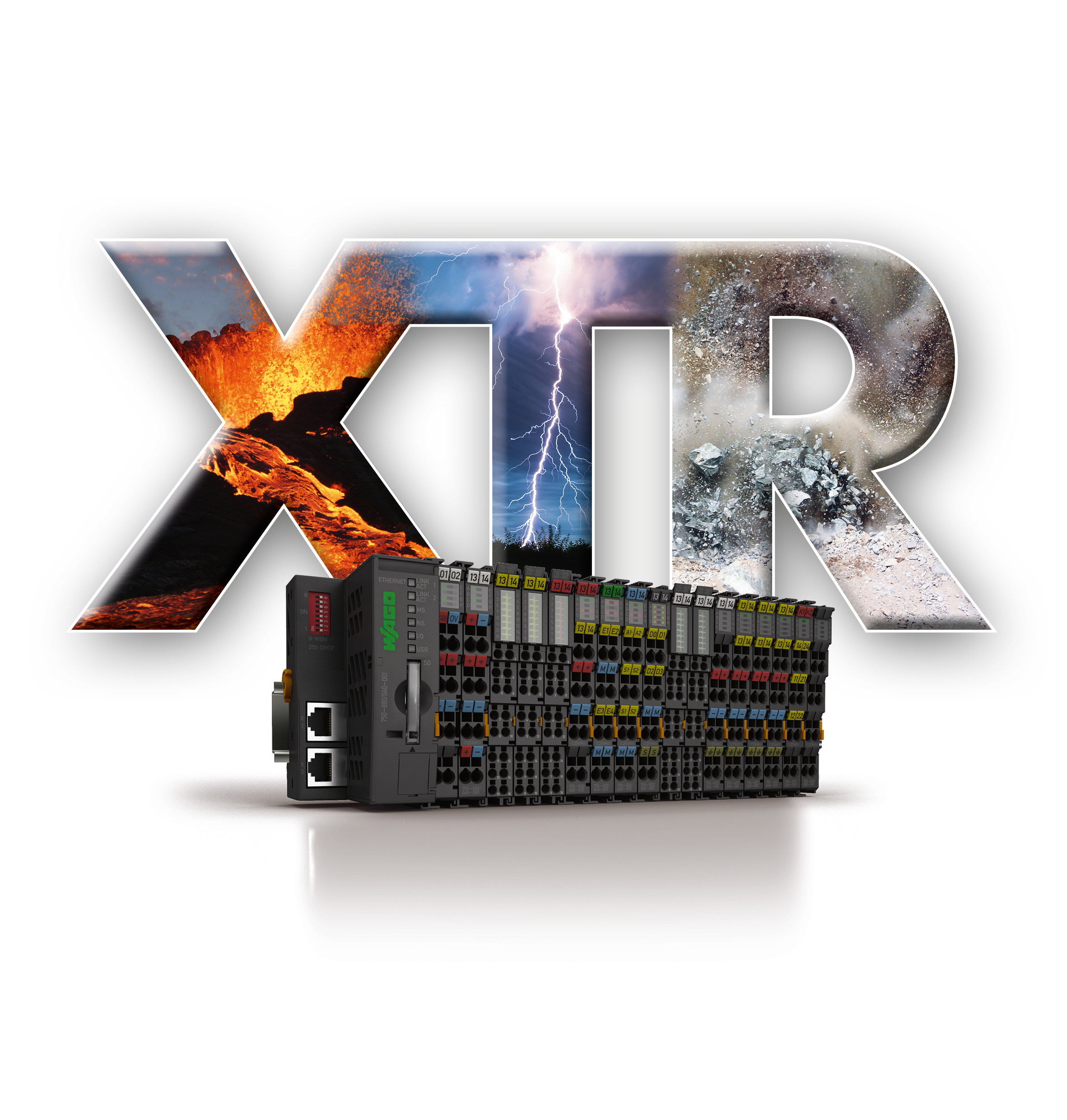

Das WAGO-I/O-SYSTEM 750 XTR ist die robuste Ausführung des erfolgreichen WAGO-I/O-SYSTEMs 750 und bietet dieselben grundlegenden Vorteile: eine hohe Flexibilität und Modularität und damit vielseitige Einsatzmöglichkeiten. Die XTR-Variante ist an den dunkelgrauen Modulen leicht zu erkennen. Aufgrund seines feinmodularen Designs und der große Komponentenvielfalt ist es eine skalierbare und damit kosteneffiziente Lösung für dezentrale Automatisierungsaufgaben. Mit bis zu 16 Kanälen auf 12 mm Baubreite sind die Module zugleich sehr kompakt. Die anreihbaren Komponenten sind – wie alle WAGO-Komponenten – in bewährter Federklemmtechnik realisiert, was die Handhabung stark vereinfacht.
Mit dem WAGO-I/O-SYSTEM 750 XTR ist zusätzlich auch unter extremen Umgebungsbedingungen ein sicherer, zuverlässiger Betrieb gewährleistet. Es ist dadurch prädestiniert für anspruchsvolle Anwendungen, wie sie auf Schiffen und On-/Offshore-Plattformen, bei Anlagen für erneuerbare Energien wie Windkraft-, Photovoltaik- und Biogasanlagen oder bei Ortsnetzstationen und Energieverteilungen zu finden sind. Auch die Petrochemie sowie die Wasser- und Abwasserindustrie sind typische Einsatzgebiete.
Beständig gegen Witterungseinflüsse
Ein wichtiges Merkmal von XTR ist die hohe Beständigkeit sowohl gegenüber extrem tiefen als auch sehr hohen Umgebungstemperaturen. Diese Eigenschaft kommt beispielsweise überall dort zu tragen, wo Anlagen im freien Feld aufgestellt sind und dadurch stark schwankende Außentemperaturen durch Frost und direkte Sonneneinstrahlung fast unmittelbar auf die Automatisierungskomponenten einwirken. Die Komponenten des WAGO-I/O-Systems 750 XTR sind in einem erweiterten Temperaturbereich von –40 °C bis +70 °C einsetzbar. Ein störungsfreies Anlaufen des Automatisierungssystems, etwa nach einem Stromausfall, ist selbst bei sehr niedrigen Temperaturen auch ohne Vorerwärmung gewährleistet.
Zusatzkomponenten zur Heizung beziehungsweise Kühlung werden für das WAGO-I/O-SYSTEM 750 XTR nicht benötigt. Diese Tatsache sowie die extrem geringe Baugröße der Module sparen ohnehin knappen Schaltschrankplatz und begünstigen den Einsatz des Systems auf kleinstem Raum. Durch das Fehlen einer separaten Klimatisierung fallen zu- Viele Automatisierungsanwendungen, etwa auf einer Offshore-Plattform, stellen sehr hohe Anforderungen an die dort einesetzten I/O-Systeme. Die Komponenten des WAGO-I/O-SYSTEMs 750 XTR zeichnen sich durch hohe mechanische Belastbarkeit, Spannungsfestigkeit, Störsicherheit und Temperaturbeständigkeit aus. dem keine zusätzlichen Anschaffungs-, Energie- und Wartungskosten an. Aufgrund der maximalen Betriebshöhe von 5 000 m ist für das WAGO-I/O-SYSTEMs 750 XTR selbst in der dünnen Luft einer hoch gelegenen Bergstation ein sicherer Einsatz bei hoher Leistung und Verfügbarkeit gewährleistet.
Dauerhaft ungestörte Kommunikation
Das WAGO-I/O-SYSTEM 750 XTR ist gegen Spannungsspitzen abgesichert und erfüllt die erhöhten Anforderungen bezüglich Spannungsfestigkeit nach EN 60870-2-1. Spannungsspitzen können beispielsweise durch Schalthandlungen und Fehlerfälle im Versorgungsnetz entstehen, durch unwetterbedingte transiente Störimpulse oder bei Ausregelvorgängen beim Einschwingen der Ausgangsspannung von Netzteilen nach hohen Lastwechseln. Die erhöhte Stoßspannungsfestigkeit von 1 kV (Klasse VW1 für Module mit Versorgungsspannungen < 60 V) und 5 kV (Klasse VW3 für Module mit Versorgungsspannungen ≥ 60 V) stellt einen ungestörten Betrieb des Automatisierungssystems sicher, da die Elektronik vor Funktionsstörungen geschützt ist.
Um selbst in weniger gut abgeschirmten Bereichen eine gesicherte Feldbuskommunikation zu gewährleisten, spielt die EMV-Störfestigkeit nach EN 60870-2-1 eine wichtige Rolle. Das optimierte EMV-Verhalten des WAGO-I/O SYSTEMs 750 XTR vermeidet negative Störaussendungen und ermöglicht dadurch den Einsatz in direkter Nähe selbst sehr empfindlicher Fremdsysteme. Der Fernwirkcontroller der Serie 750 XTR unterstützt zusätzlich die Fernwirkprotokolle gemäß IEC 60870-5-101/-103/-104, IEC 61850- 7 und IEC 61400-25 sowie MODBUS.
Vibrationsfest bis 5 g
Das WAGO-I/O-SYSTEM 750 XTR zeichnet sich darüber hinaus durch eine erhöhte mechanische Belastbarkeit aus, die sich in einer erhöhten Vibrationsund Schockfestigkeit ausdrückt. Höhere Vibrationsfestigkeiten werden insbesondere dort gefordert, wo Module in unmittelbarer Nähe zum Beispiel zu leistungsstarken Motoren oder Leistungsschutzschaltern untergebracht sind. Das System weist eine hohe Vibrationsfestigkeit von 5 g nach DIN N 60068-2-6 auf. Dies entspricht einer Beschleunigung von 50 m/s². Die Schockfestigkeit beträgt 15 g (150 m/s²) nach IEC 60068- 2-27 bzw. 25 g (250 m/s²) nach IEC 60068-2-29. Dies qualifiziert das System selbst für so anspruchsvolle Anwendungen wie den Einsatz in Tunnelbohrmaschinen, die extrem starken Vibrationen ausgesetzt sind.
Fazit
Eine erhöhte Witterungsbeständigkeit, Störsicherheit sowie Spannungs- und Vibrationsfestigkeit sind zentrale Merkmale des WAGO-I/O-SYSTEMs 750 XTR für extreme Umgebungsbedingungen. Die daraus resultierende optimierte Anlagenverfügbarkeit ermöglicht eine maximale Produktivität. Das System hat einen geringen Platzbedarf und zeichnet sich durch niedrigere Energie- und War- tungskosten aus. Zusätzlich bietet es alle Vorteile des bewährten WAGO-I/OSYSTEMs 750, wie einfache Handhabung, feine Modularität, Feldbusunabhängigkeit, hohe Flexibilität sowie Skalierbarkeit.
